Richtig Löten - Ein kleiner Lötkurs
Technik
Das Bestücken und Löten
Die Bauelemente werden gemäß dem Bestückungsdruck auf die Platine gesteckt. Je nach Rasterabstand der Platinenbohrungen müssen die Bauteile "liegend" oder "stehend" montiert werden. Bitte achten Sie beim Biegen der Anschlußdrähte unbedingt darauf, daß diese nicht direkt am Bauelement gebogen werden! Die Bauteile können dann Schaden erleiden! Halten Sie die Drähte mit einer Spitzzange und biegen Sie diese direkt an der Zange, damit keine Biegekräfte in das Innere des Bauteils übertragen werden!
Es darf nur mit einem modernen Elektronik-Lötkolben (15...30 Watt) mit feiner Spitze und kolophoniumhaltigem Elektroniklötzinn auf der Platine gelötet werden! Keine säurehaltigen Flussmittel verwenden! Bevor Lötzinn zugeführt wird, muß zunächst die Lötstelle mit der Lötkolbenspitze aufgeheizt werden. Dabei wird die Spitze so mit leichtem Druck an die Lötstelle gehalten, dass das Lötauge auf der Platine und der Anschlußdraht des Bauteils gleichzeitig aufgeheizt werden. Nach ca. 1...2 Sekunden kann dann, ohne den Lötkolben von der Lötstelle zwischenzeitlich zu entfernen, das Lötzinn zugeführt werden.
Das Lötzinn muß sauber um den Draht des Bauelements herumfließen und den Draht ohne Kraterbildung sauber umschließen. Erst dann kann der Lötkolben entfernt werden. Außerdem muß darauf geachtet werden, daß keine "Lötzinnbrücken" zu benachbarten Kupferbahnen oder Lötaugen gemacht werden, wenn diese nicht ohnehin leitend mit der Lötstelle verbunden sind. Die gesamte Lötung einer Lötstelle sollte die Zeit von max. 5 Sekunden nicht überschreiten, weil sonst die Bauelemente zerstört werden können.
Die häufigsten Fehler beim Löten sind "kalte Lötstellen" und "Kurzschlüsse" durch Zinnbrücken oder nicht abgeschnittene Drahtenden, wenn diese eine benachbarte Lötstelle berühren.

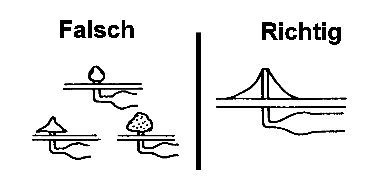

Die Lötspitze muß immer sauber und frei von Zunder und Oxyd sein. Wenn das nicht mit einfachem Abwischen mit einem Lappen zu entfernen ist, feilen Sie die Spitze neu an und verzinnen diese sofort neu. Das sollte aber nur bei einfachen Kupferspitzen gemacht werden. Die modernen Dauerlötspitzen brauchen nur mit einem feuchten Lappen abgewischt werden. So muß die fertige Lötstelle aussehen:

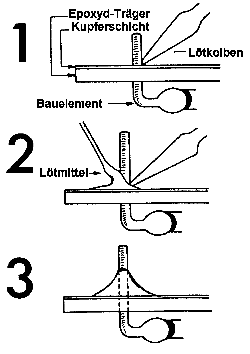

RICHTIG LÖTEN
Zum Löten eignet sich am besten ein handelsüblicher 15...30W-Lötkolben und 60%iges Lötzinn.
Es darf nie über die Ränder des Lötfeldes hinweggelötet werden!
Die Leiterbahn und das Drahtende des Bauelements werden gleichzeitig aufgeheizt.
Das Lötzinn wird dann an der Lötstelle (nicht am Kolben!) geschmolzen.
Das Lötzinn gleichmäßig um die Lötstelle zerfließen lassen.
Den überstehenden Draht abschneiden.
