Belegung Lautsprecherkabel
Technik
Belegung Lautsprecherkabel

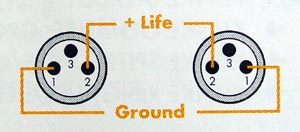

XLR - XLR
Nr. Belegung
1 GROUND
2 + LIFE
3 nicht belegt
=============================================================
Lautsprecherkabel

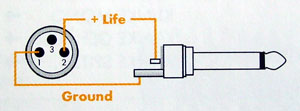

XLR - Monoklinkenstecker
Nr. Klinkenstecker Belegung
1 Gehäuse GROUND
2 Spitze + LIFE
3 - nicht belegt
=============================================================
Lautsprecherkabel

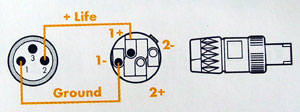

XLR - Speakon
Nr. Speakonstecker Belegung
1 1- GROUND
2 1+ + LIFE
3 nicht belegt nicht belegt
=============================================================
Lautsprecherkabel
Speakon - Speakon
(2 polig)
Nr. Belegung
1+ + LIFE Kanal 1
1- GROUND Kanal 1
2+ nicht belegt
2- nicht belegt
=============================================================
Lautsprecherkabel

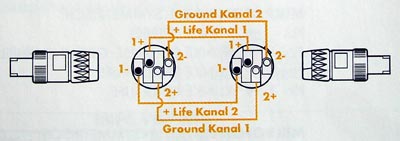

Speakon - Speakon
(4 polig)
Nr. Belegung
1+ + LIFE Kanal 1
1- GROUND Kanal 1
2+ + LIFE Kanal 2
2- GROUND Kanal 2
=============================================================
Lautsprecherkabel
Monoklinkenstecker - Monoklinkenstecker
Nr. Klinkenstecker Belegung
1 Gehäuse GROUND
2 Spitze + LIFE
