Belegung Mikrofonkabel
Technik
Belegung Mikrofonkabel

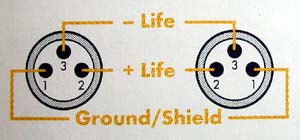

XLR - XLR
(symetrisch)
Nr. Belegung
1 GROUND
2 + LIFE
3 - LIFE
=============================================================
Mikrofonkabel

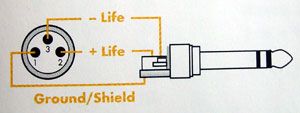

XLR - Stereoklinkenstecker
(symetrisch)
Nr. Klinkenstecker Belegung
1 Gehäuse GROUND
2 Spitze + LIFE
3 Ring - LIFE
=============================================================
Mikrofonkabel

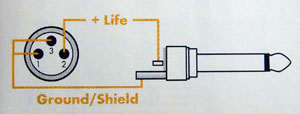

XLR - Monoklinkenstecker
(unsymetrisch)
Nr. Klinkenstecker Belegung
1 Gehäuse GROUND
2 Spitze + LIFE
3 Gehäuse GROUND
=============================================================
Klinkenkabel Mono
Monoklinkenstecker - Monoklinkenstecker
(unsymetrisch)
Klinkenstecker Klinke 1 Klinke 2
Gehäuse GROUND/SHIELD GROUND/SHIELD
Spitze + LIFE + LIFE
=============================================================

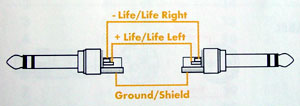

Klinkenkabel Stereo
Stereoklinkenstecker - Stereoklinkenstecker
Stereokabel
Klinkenstecker Klinke 1 Klinke 2
Gehäuse GROUND/SHIELD GROUND/SHIELD
Spitze + links + links
Ring + rechts + rechts
Klinkenkabel symetrisch
Klinkenstecker Klinke 1 Klinke 2
Gehäuse GROUND/SHIELD GROUND/SHIELD
Spitze + LIFE + LIFE
Ring - LIFE - LIFE
=============================================================
Cinchkabel
Cinchstecker - Cinchstecker
(unsymetrisch)
Cinchstecker Cinch 1 Cinch 2
Gehäuse GROUND/SHIELD GROUND/SHIELD
Spitze + LIFE + LIFE
